EPPE PX
EPPE PX був спеціально розроблений як портативне рішення для вимірювань і моніторингу установки. Вимірювальний прилад і аксесуари відповідають CAT IV, це гарантує, що вони відповідають суворим вимогам охорони праці та безпеки.
Входи і виходи
Гальванічно ізольовані входи напруги дають змогу виконувати складні вимірювання реєстратора несправностей. Входи датчиків струму, прямі входи для вимірювання струму та входи датчиків для вимірювання таких властивостей, як температура, світлове випромінювання, обертальна вібрація, швидкість або напрям вітру, роблять пристрій надзвичайно гнучким у використанні.
Вимірювальні функції
Наступні функції гарантують точні вимірювання та комплексний аналіз електроустановок:
- Безперервний запис усіх параметрів мережі з регульованим періодом усереднення (аналіз тенденцій, EN 50160)
- Запис подій із настроюваними критеріями запуску для точного спостереження за збоями в мережі
- Реєстратор RMS для виявлення та оцінки повільних процесів, таких як коливання потужності, або для моніторингу генератора
- Записи про несправності з високою роздільною здатністю для детального аналізу несправностей
- Вхідні сигнали датчиків для конкретних цілей моніторингу систем відновлюваної електроенергії та промислових установок
- Лічильник енергії для моніторингу та оптимізації споживання електроенергії
- Логічні функції для легкої перевірки та моніторингу електроустановок
Сенсорний екран
7-дюймовий кольоровий графічний сенсорний екран дозволяє керувати пристроєм просто та інтуїтивно зрозуміло. Порушення граничних значень і записи про несправності можна відображати та аналізувати безпосередньо на екрані, що дозволяє проводити аналіз на місці без ПК.
Синхронізація часу
Детальний аналіз якості електроенергії та аналіз несправностей вимагають точної синхронізації часу. EPPE PX можна синхронізувати з GPS, DCF або NTP.
Зв’язок
Інтегрована двопроцесорна система з двома окремими процесорами для інтерфейсу користувача та для інтерфейсів зв’язку гарантує швидку передачу даних. Інтегрований ВЕБ-СЕРВЕР дозволяє користувачам отримувати доступ до всіх відповідних даних вимірювань за допомогою будь-якого Інтернет-браузера.
Мобільна мережа
Можливість підключення до маршрутизаторів LTE/UMTS, що живляться через вимірювальний пристрій, спрощує завантаження даних через мобільну мережу. Це означає, що дані можна зручно передавати на ПК і оцінювати навіть на великих відстанях і під час вимірювання.
Передача даних через флешку
Параметри можна передавати безпосередньо на пристрій за допомогою USB-флешки. Якщо немає прямого з’єднання, дані вимірювань також можна швидко та легко перенести на флеш-накопичувач USB.
Оцінювання
Окрім оцінки на самому пристрої, детальний аналіз даних вимірювань можна виконати за допомогою потужного програмного забезпечення для аналізу на ПК. Широкий вибір графіків і таблиць, автоматичних звітів і функцій експорту, а також численні інструменти аналізу спрощують точну оцінку даних вимірювань.
Аварійне електропостачання
Внутрішнє аварійне джерело живлення, яке повністю не потребує обслуговування, забезпечує резервне живлення у випадку короткочасного переривання напруги. Банки живлення відповідних розмірів можна використовувати для роботи EPPE PX протягом кількох годин без джерела живлення.
- Аналіз якості електроенергії
- Моніторинг якості електроенергії
- Вимірювання диференціального струму
- Моніторинг генератора
- Запис та ідентифікація коливань потужності
- Цифровий реєстратор несправностей з високою частотою дискретизації для детального аналізу тимчасових несправностей
- Вимірювання гармонік
- Моніторинг та аналіз систем відновлюваної енергетики
- Оптимізація мережі та керування навантаженням
- Моніторинг відповідно до EN 50160
- Місце несправності
- Запис тенденцій
- Аналіз пусків машин
- Моніторинг критичного навантаження
- Вимірювання споживання, напр. для оптимізації навантаження

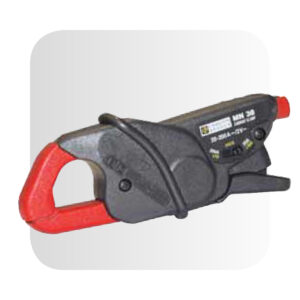

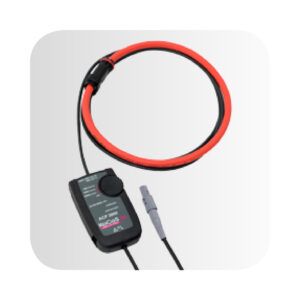

| Пристрій | EPPE PX |
| Загальні характеристики | |
| Мультипроцесорна система | Цифровий сигнальний процесор (DSP), 32 біт, 330 МГц для обробки сигналів і процесів в реальному часі Комунікаційний процесор, двоядерний 32 біт, 1 ГГц для масового зберігання даних, одночасний обмін даними за допомогою різних інтерфейсів, функціональність веб-сервера та автономна робота |
| Елементи керування та дисплеї користувача | 5 світлодіодних індикатори для запуску та 7″ кольоровий графічний дисплей стану із сенсорним екраном і 4 функціональними клавішами |
| Пам’ять для даних | 4 ГБ флеш-пам’яті для даних вимірювань 512 Мб флеш-пам’яті для прошивки |
| Калібрування | Калібрування, кероване програмним забезпеченням Рекомендований цикл калібрування: перевіряйте кожні 5 років |
| Операційне програмне забезпечення | Операційне програмне забезпечення EPPE для Windows 7, 8.1, 10 (32 та 64 bit) |
| Функції запису | Аналізатор якості електроенергії класу А Безперервний запис даних Запис даних про подію Цифровий реєстратор несправностей, частота дискретизації від 100 Гц до 30 кГц Реєстратор несправностей RMS, частота дискретизації від 1 Гц до 120 Гц Запис датчика Лічильник електроенергії Логічні функції |
| Стандарти для вимірювання та аналізу | IEC 61000-4-30 клас A IEC 61000-4-7 Гармоніки та інтергармоніки IEC 61000-4-15 Мерехтіння EN 50160, IEEE 519, IEEE 1159 |
| Аналогові входи / Головне | |
| Роздільна здатність | 16 біт |
| Частота дискретизації | 200 кГц на канал (фізична) |
| Точність | 0,05% діапазону |
| Захист | Гальванічна розв’язка, Ph-PE > 2,5 кВ RMS |
| Клас безпеки | 600 В CAT III; 300 В CAT IV |
| Аналогові входи /Входи напруги | |
| Кількість | 4 |
| Діапазон вимірювання | 600В змінного струму/±848В постійного струму |
| Імпеданс | 6,6 МОм |
| Діапазон частот | DC…10 кГц |
| Аналогові входи / Струмові входи | |
| Кількість | 4 |
| Діапазон вимірювання | 32А змінного струму |
| Імпеданс | ≤0,1 мОм |
| Перевантаження | 100А змінного струму для макс. 3 с 500А змінного струму для макс. 1 с |
| Діапазон частот | 10 Гц…3,2 кГц |
| Аналогові входи / Входи датчика струму | |
| Кількість | 4 |
| Діапазон вимірювання | 3 В |
| Діапазон частот | DC…10 кГц |

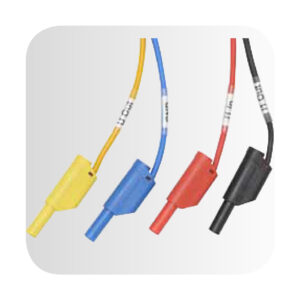

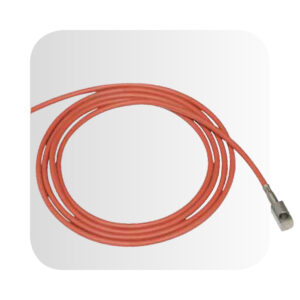

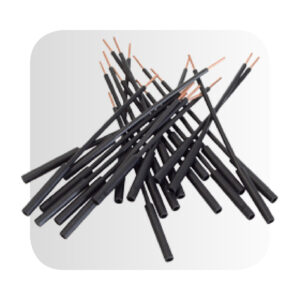

| Аналогові входи /Вимірювальні з’єднання | 4-міліметрові безпечні розетки та багатополюсні системні розетки |
| Сенсорні входи | |
| Кількість | 4 |
| Частота дискретизації | 10 кГц |
| Точність | 0,05 % |
| Діапазон вимірювання | 7,07 В змінного струму / +- 10 В постійного струму |
| Додатково | 4…20 мА (адаптер) |
| Температурний вхід | |
| Кількість | 1 |
| Частота дискретизації | 100 Гц |
| Тип датчика | Pt 1000 |
| Діапазон вимірювань | -20°C…80°C |
| Аналоговий вихід | |
| Кількість | 1 |
| Вихідний діапазон | 0…10 В постійного струму |
| Бінарні входи | |
| Кількість | 8 (2 групи з окремими опорними точками) |
| Діапазон активації | 24…300 В постійного струму (широкодіапазонні входи) |
| Роздільна здатність | 0,1 мс |
| Захист | Захист від перехідних процесів, захист від полярності, гальванічна розв’язка до 3,75 кВ |
| Бінарні виходи реле | |
| КІлькість | 2, налаштовується для сигналів стану та тривоги |
| Тип контакту | Безпотенційний релейний контакт як NO contact |
| Комутаційна здатність | Макс. 220 В постійного струму, 2 А постійного струму, резистивне навантаження 60 Вт |
| Синхронізація часу | |
| Внутрішній годинник реального часу | Точність 2,5 ppm без зовнішньої синхронізації часу |
| NTP/SNTP | Синхронізація через мережу Ethernet |
| Interlink Інтерфейс | Синхронізація часу Master-slave між кількома пристроями EPPE |

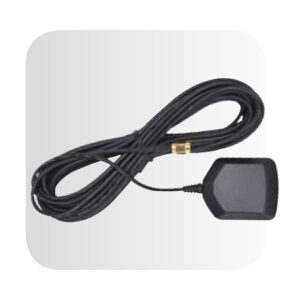

| GPS-приймач | Внутрішній GPS-приймач із підключенням антени SMA |
| Вхід DCF 77 | Вхід імпульсної телеграми DCF 77 для підключення до антенного модуля KoCoS DCF |
| Інтерфейс | |
| Передача даних | 1 x 10/100 Мбіт Ethernet (RJ 45) 1 x USB-A, 1 x USB-B |
| Interlink Інтерфейс | Інтерфейс для об’єднання в мережу ряду пристроїв EPPE, дозволяє перехресний запуск і синхронізацію часу головного-підлеглого |
| Блок живлення | |
| Зовнішній блок живлення | 100…240В змінного струму (100…350В постійного струму), 47…63 Гц |
| Робоча напруга | 9…18В постійного струму |
| Потужність | Макс. 25ВА |
| Аварійне джерело живлення | Внутрішнє, необслуговуване резервне живлення протягом щонайменше 8 с |
| Підключення пристрою / Вихідна напруга / | 9…18 В постійного струму (живлення: датчики, маршрутизатор UMTS і т.д.) |
| Механічні властивості | |
| Вага | 5,8 кг |
| Корпус | Кейс з полікарбонату, водонепроникний |
| Клас захисту | IP 65 (закрито) |
| Розміри (Ш х В х Г) мм | 424 х 340 х 173 |
| Навколишнє середовище | |
| Температура зберігання | -20…70°C |
| Робоча температура | -5…50 °C, мінімальна температура включення 0 °C |
| Відносна вологість | 5…90%, без конденсації |
| Загальні стандарти | |
| Безпека | EN 61010-1, 300 В CAT IV, 600 В CAT III |
| ЕМС випромінювання | EN 61000-6-4 (замінює EN 50081-2) |
| Чутливість | EN 61000-6-2 (замінює EN 50082-2) |
