ACTAS C160

Стаціонарна випробувальна система для проведення повністю автоматичних остаточних заводських випробувань, випробувань типу та функціональності всіх видів розподільних пристроїв, таких як автоматичні вимикачі, роз’єднувачі або заземлювачі, незалежно від типу приводу. Усі електричні та механічні параметри, необхідні для оцінки ефективності перемикання, вимірюються в режимі реального часу та оцінюються без необхідності відкривати головні контактні камери чи приводний блок. Система має аналоговий і інкрементальний вхідні канали для отримання аналогових величин. Двійкові вимірювальні канали дозволяють проводити вимірювання на допоміжних контактах і головних контактних камерах. Стандартна модель може керувати 3 ланцюгами розмикаючої котушки та 2 ланцюгами замикаючої котушки окремо на полюс. Пакет програмного забезпечення, що входить до комплекту постачання, можна використовувати для проведення всіх видів випробувань, від тестових процедур, які виконуються автономно, до комплексних автоматичних випробувань розподільного пристрою.

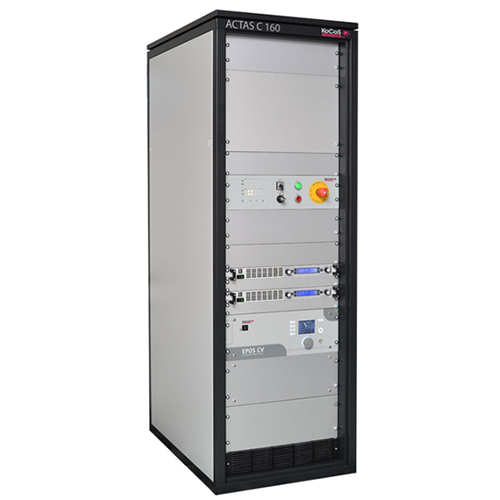

ACTAS C160 встановлюється в 19-дюймову стандартну шафу. Усі зовнішні доступні інтерфейси, необхідні для випробувань, розташовані на стандартних з’єднувальних панелях для входів і виходів у вигляді багатополюсних промислових штепсельних роз’ємів. Внутрішнє джерело живлення для релейного керування та живлення аналогових і цифрових датчиків, підключених ззовні, забезпечується вбудованими блоками живлення. Інтегровані джерела можуть бути надані як додаткова додаткова функція для живлення зовнішніх приводів, таких як пружинні двигуни, котушки розчеплення або системи нагріву. Зовнішні джерела можуть бути підключений через панель підключення Усі джерела, теплообмінники або системи опалення керуються через реле Внутрішні джерела регулюються тестовою системою Статус тестової системи та всі активні розчеплювачі відображаються на панелі індикаторів.

Усі зовнішні напруги можна вимкнути за допомогою кнопки АВАРІЙНОГО ЗУПИНКИ. Для розриву електричного кола безпеки вбудований захисний комутаційний пристрій. Він відповідає вимогам для міжнародного використання завдяки сертифікації BG, UL, cUL, CCC і Gost. На панелі з’єднань також є додатковий бінарний вхід безпеки, який можна використовувати, наприклад, для контролю зовнішнього дверного контакту.

Шафа живиться через панель живлення та багатополюсні промислові штепсельні роз’єми з максимальним навантаженням 32 А. Є додатковий запобіжник на 25 А, інтегрований у схему аварійної зупинки для живлення зовнішніх джерел.

Виходи керування:

• 3 x контроль для розмикання котушок з 3 перемикаються ланцюгами кожна, включаючи вимірювання струму керування
• 3 x керування для замикання котушок з 2 перемикаються ланцюгами кожна, включаючи вимірювання струму керування
• 8 релейних виходів
• 4 аналогових виходи (0…10 В)
• 3 цифрові виходи RJ45 для управління зовнішніми пристроями

Аналогові/інкрементальні входи:

• 6 аналогових входів +/-10 В для датчиків
• 2 аналогових входу 0…20 мА для датчиків
• 6 інкрементних входів для датчиків
• 2 канали вимірювання напруги 300 В / 500 В,
• 1 канал вимірювання струму 100 А пік

Бінарні входи:

• 3 x 4 основних, резистивних і PIR контактів
• 52 допоміжних контактів

Кількість зовнішніх вільно використовуваних входів і виходів залежить від додаткових опцій пристрою. Наприклад, для регулювання внутрішнього джерела потрібен один аналоговий вихід для сигналу керування, один аналоговий вхід для сигналів зворотного зв’язку та 2 бінарних виходи для розблокування та перемикання змінного/постійного струму.

Програмне забезпечення для тестування ACTAS V 2.60
Програмний модуль Інтерфейси даних
Програмний модуль Control & Automation
Модуль SW Extended Testing & Analysis
ПЗ модуль Статистика
Програмний модуль Extended Data Management

Усі системи ACTAS C відповідають таким стандартам і вказівкам:

EN 61010-1: 2011
Вимоги безпеки до електричного обладнання для вимірювання, контролю та лабораторного використання

EN 61010-2-201: 2011
Вимоги до безпеки до електричного обладнання для вимірювання, керування та лабораторного використання використання
Частина 2-201: Особливі вимоги до контрольного обладнання

EN 61326-1: 2013
Електричне обладнання для вимірювання, контролю та лабораторного використання – Вимоги щодо електромагнітної сумісності
