ACTAS P260+ | ACTAS P360+

Гнучкі та компактні випробувальні системи для випробувань розподільних пристроїв середньої, високої та надвисокої напруги з плюсом у контролі та продуктивності.

Повне випробування розподільного пристрою на місці
за допомогою інтегрованої панелі керування ACTAS P260+ | P360+ можна проводити та оцінювати комплексні випробування розподільних пристроїв швидко, легко та з високим ступенем гнучкості в рамках однієї процедури випробувань:

Вимірювання на 12 PIR і головних контактах
Визначення часу роботи для різних послідовностей перемикань на до 12 PIR і головних контактах.

Заземлення з обох сторін
У поєднанні з PROMET SE можна проводити одночасні випробування на максимум 3 полюсах, кожна з яких має 4 основні контактні камери, із заземленням з обох сторін. Можливі додаткові контактні камери. У системах GIS час роботи вимикачів вимірюється за допомогою імпульсів струму. Для цього котушки Роговського кріпляться до ізольованого заземлення системи ГІС.

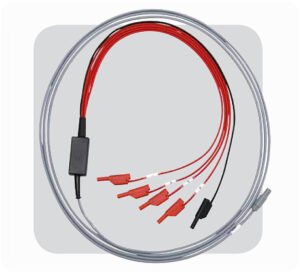

12 входів допоміжних контактів
Повідомлення про стан від до 12 допоміжних контактів із вбудованим перемиканням мокрий/сухий.

9 універсальних входів датчиків
До 9 аналогових/цифрових входів датчиків для вимірювання тиску, переміщення, струму та температури для аналогових і інкрементних датчиків. Входи датчиків можна гнучко параметризувати відповідно до вимог і використовувати для спеціальних процедур вимірювання, таких як перша поїздка або вимірювання через VDS.

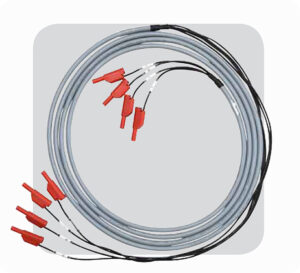

Струм котушки та двигуна
Вимірювання струму котушки на максимум 3 закриваючих та 3 відкриваючих котушках. Діапазони вимірювання, які вільно вибираються, дозволяють отримати надзвичайно точні результати вимірювань.

Релейні виходи
До 2 релейних виходів для керування приводом

Визначення контактного опору
Визначення як статичного, так і динамічного контактного опору можна проводити одночасно на 3 полюсах у поєднанні з різними приладами для вимірювання опору PROMET. Залежно від системи PROMET, вимірювання на одній або кількох контактних камерах на полюс і вимикач можна перевіряти одночасно.

Розчіплювач мінімальної напруги та мінімальна напруга розчіплювача
Щоб мати можливість тестувати двигуни та котушки незалежно від напруги станції, напруга живлення може забезпечуватися потужним джерелом змінного/постійного струму EPOS або іншими підтримуваними типами джерел. Випробування, наприклад, розчіплювачів мінімальної напруги та мінімальної напруги відпускання котушок, таким чином, можна проводити відтворювано за завжди однакових умов

Системне рішення з автономним варіантом
Системне рішення KoCoS з ACTAS, PROMET, EPOS пропонує явні переваги завдяки широкому спектру функцій і високій гнучкості: точний аналіз усієї контактної системи та всіх приводів; спільна робота та управління даними через ACTAS; загальний план тестування для керування тестовими системами, один звіт про тестування; автономна робота кожної окремої тест-системи для максимальної гнучкості

Випробування розподільчого пристрою середньої напруги з елегазовою ізоляцією
ACTAS P360+ дозволяє найпростішим способом вимірювати час роботи системи середньої напруги, інкапсульованої в газі SF6, за допомогою ємнісних точок вимірювання власної системи VDS комутатора. Підключення здійснюється безпосередньо до вимірювальних входів тестової системи ACTAS без додаткових вимірювальних компонентів.

Вимірювання першої поїздки
Завдяки різноманітним варіантам підключення датчиків вимірювання першої поїздки також можна проводити за допомогою ACTAS. Для цього до вторинної сторони трансформаторів струму та до котушок підключають до п’яти струмових кліщів. Використовуючи зовнішні тригерні сигнали, тестова система ACTAS може повністю автоматично визначити час перемикання під час першої операції перемикання.

Міцний і надійний навіть у діапазоні надвисокої напруги
ACTAS P260+ | P360+ має компактний і міцний дизайн у зручному жорсткому футлярі. Використання перевірених апаратних компонентів гарантує надійну роботу під час випробувань на місці розподільних пристроїв середньої, високої та надвисокої напруги, а також роз’єднувачів і заземлювачів.

Експлуатація та оцінка на сенсорному екрані
Додатково оптимізована, легка для розуміння концепція керування та ще більш потужне апаратне забезпечення забезпечують просту роботу з оптимальним відображенням усієї інформації. Чітко структурований інтерфейс користувача не потребує пояснень і веде користувача інтуїтивно та швидко до мети без тривалого навчання.

• 7” сенсорний екран із графічним інтерфейсом користувача
• Відображення результатів вимірювання з легкою для розуміння графікою та значками
• Протокол випробувань у форматі PDF
• Вибір налаштувань тесту з індивідуальних шаблонів
• Світлодіоди для легкого відображення стану контакту
• Інтерфейси USB і Ethernet для прямого підключення до ПК / мереж, а також для додаткових пристроїв

Параметризація та аналіз
Параметризація тестів і аналіз результатів тестів можуть бути здійснені на місці безпосередньо на пристрої або також в офісі за допомогою ПК і тестового програмного забезпечення ACTAS. Тестові дані та параметри можна імпортувати або експортувати в будь-який час, наприклад, через USB-накопичувач або підключення до мережі.

• Більш широкий спектр застосування завдяки більшій кількості виходів керування та більшій потужності головного процесора, ніж у попередній моделі
• Надзвичайно міцний і компактний у жорсткому футлярі
• Завершіть тестування розподільного пристрою без повторного підключення за одну послідовність тестів
• Автономна робота
• Управління та оцінка через 7-дюймовий сенсорний екран
• PIR та вимірювання головного контакту до 12 контактних камер
• Визначення статичного та динамічного опору до 12 контактних камер
• Просте каскадування додаткових пристроїв для тестування вимикачів з більш ніж 12 контактними камерами
• Запис і аналіз струму котушки і двигуна
• Тестування із заземленням з обох сторін для AIS та GIS
