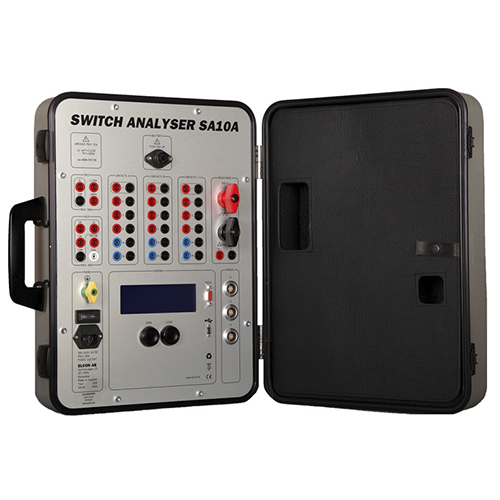

SA10A

Для професійного аналізу автоматичних вимикачів.

SA10A — це таймер автоматичного вимикача, розроблений професіоналами для професіоналів.

Має вбудований мікроомметр/кондуктор для вимірювання статичного та динамічного опору полюсів вимикача. Важить лише 11,6 кг. Універсальність і точність, які пропонує цей пристрій, безсумнівно, є незаперечними, і він справді стане вашим найкращим партнером під час тестування автоматичних вимикачів. Випробування в зонах з високою індукцією на відомих проблемних підстанціях довели, що SA10A є єдиним таймером автоматичного вимикача, який може витримати такі екстремальні умови. Він міцний, маленький і високо оцінений користувачами.

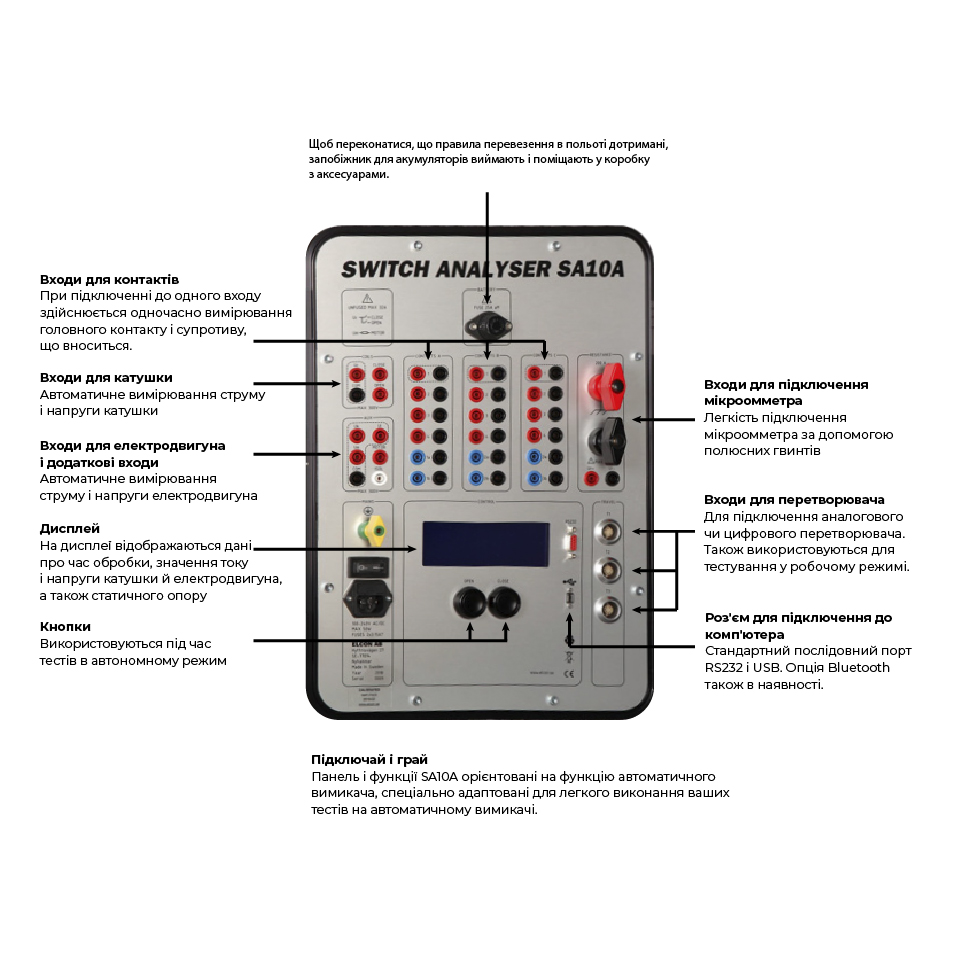

Контактні вхідні модулі SA10A подають 120В постійного струму при відкритих контактах і 100 мА при закритих. Логіка оцінювання також розрізняє можливе попереднє вставлення та основний контакт у тій самій операції. Також можна виміряти номінал попереднього вставного резистора за допомогою опорного шунта. Час як для попереднього введення, так і для основного контакту гарантується на будь-якому розподільчому пристрої та за будь-якої напруги системи. Кількість каналів синхронізації основних контактів: 12(x2) Кількість каналів допоміжних контактів: 6 (в середовищах з низькою індукцією допоміжні входи також можна використовувати як входи основних контактів).

Автоматичне вимірювання струму/напруги котушки вимикача та двигуна. Разом із регульованим блоком живлення дуже легко виконати перевірку мінімальної робочої напруги котушок. SA10А використовує 1 аналоговий канал для вимірювання напруги та струму котушки та 1 канал для вимірювання напруги та струму двигуна. Для котушки можливе 35A AC/DC для безперервного вимірювання, а для двигуна 50A AC/DC. Однак, якщо необхідно, більші струми будуть проходити протягом коротших періодів.

SA10A підтримує 3 цифрових або аналогових перетворювача. Також може бути поставлений широкий асортимент кріплень для датчиків. Elcon International є офіційним світовим постачальником кріплень датчиків для вимикачів ABB.

Оскільки це єдине польове випробувальне обладнання на ринку з вбудованим мікроомметром, це повний і універсальний пристрій. Він генерує 200 ADC, і значення автоматично записується в систему разом з іншими вашими вимірюваннями. Щоб побачити точну поведінку полюса вимикача під час роботи, функція вимірювання динамічного опору пропонує великі діагностичні можливості.​

Щоб забезпечити максимально можливий рівень особистої безпеки під час тестування, рекомендується заземлити автоматичний вимикач з обох сторін.​ З установкою DCM дуже легко виконати стандарти безпеки.

Загалом SA10A має 11 аналогових входів. Однак, оскільки наш намір полягає в тому, щоб надати вам тестове обладнання, яке є зручним для користувача та орієнтованим на автоматичний вимикач, воно було попередньо налаштовано на виконання певних відповідних функцій, таких як напруга котушки та двигуна, струм, аналогові датчики руху тощо. Звичайно, можна налаштувати більшість входів для обробки інших типів пов’язаних вхідних сигналів, таких як датчики тиску чи температури або будь-який інший тип аналогового сигналу, який може бути доречним.

Щоб повністю оцінити стан механізму автоматичного вимикача, SA10 надає вхідні дані для перевірки вимикача під час роботи в режимі онлайн. Роблячи це, ви можете зафіксувати «Перше відключення» вимикача, який був нерухомим протягом тривалого часу, і таким чином відобразити, як вимикач працював би в реальній ситуації несправності. І подорожі, і операції з закриття можливі в режимі онлайн.

Зв’язок з ПК із SA10A може здійснюватися через RS232-DB9 або USB. Однак для дотримання правил безпеки доступний комунікаційний комплект Bluetooth, який дозволяє спілкуватися з ПК на відстані до 100 метрів від SA10A.​

Під час перемикання, наприклад, батарей конденсаторів і шунтуючих реакторів зазвичай використовують реле перемикання синхронізації для CB. SA10А дозволяє повністю аналізувати технологію комутації «точка-на-хвиля».​

• Включено відоме потужне програмне забезпечення для аналізу BTS11.
• Вбудований у невеликий металевий футляр для транспортування.
• Повністю сумісна з нашим заводським тестовим обладнанням.
• Жодних перемикачів на панелі, лише дві кнопки: відкрити та закрити.
• Підтримує як цифрові, так і аналогові перетворювачі.
• Єдине польове випробувальне обладнання з вбудованою функцією вимірювання мікроома 200А
• Можливість використання методу аналізу «першої поїздки».
• Важить лише 11,6 кг/26 фунтів.
• Автоматичне вимірювання струму/напруги котушки та двигуна.
• Призначений як для автономного, так і для онлайн-аналізу автоматичних вимикачів.
