Тестові монітори ARTES

Тестування релейного захисту

Тестові монітори ARTES

Загалом, VD-Monitor здатний задовольнити всі вимоги тестування.

Програмне забезпечення ARTES також пропонує ряд зручних тестових моніторів, які були спеціально розроблені для тестування різних функцій захисту.

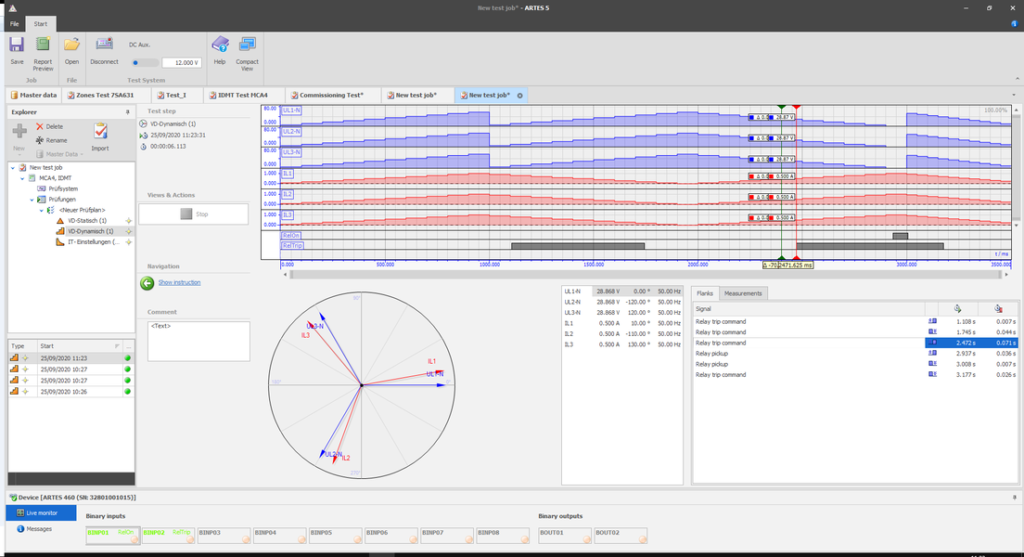

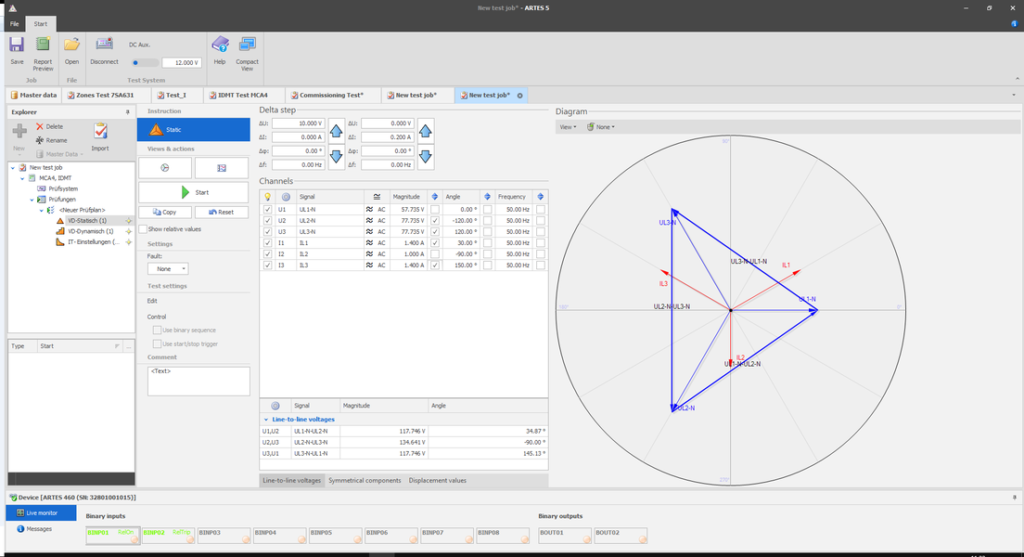

VD-Монітор

VD-Monitor дозволяє користувачеві перевірити будь-яку функцію захисту, встановивши тестові величини вручну. Окрім введення вторинних значень, основні значення також можна використовувати для визначення всіх параметрів.
Вихідні сигнали підсилювачів струму та напруги встановлюються абсолютно незалежно один від
одного щодо амплітуди, фази та частоти та змінюються незалежно один від одного під час випробувань. Крім того, вихідні сигнали певних або всіх виходів підсилювачів також можуть бути наростаючими або спадаючими в межах налаштованого діапазону.

Попереднє налаштування петель несправност

Вибір контуру несправності полегшує відтворення конкретної несправності. Параметри окремих каналів, які можна змінити для вибраної несправності, попередньо визначаються автоматично.

Визначення несправності з симетричними компонентами

Також можна визначити тестові величини шляхом прямого введення симетричних компонентів. Вихідні обсяги розраховуються програмним забезпеченням автоматично.

Монітор	Тестова функція
VD	Перевірте будь-яку функцію захисту, встановивши тестові кількості вручну
IT	Перевірте час спрацьовування та спрямовану чутливість реле надструму
IMP	Перевірте час роботи та зони повного опору пристроїв дистанційного захисту
TRANSIG	Відображати та виводити записи COMTRADE і генерувати будь-яку характеристику сигналу
SYNC	Випробування паралельних пристроїв і синхронізаторів
DIFF	Перевірте характеристику спрацьовування та час спрацьовування реле диференціального захисту
TD	Визначити похибку вимірювального перетворювача
Smart-Sequencer	Контрольований подіями вихід тестових послідовностей
PIC	Визначте значення спрацьовування та спаду реле захисту
QU	Перевірте функцію захисту QU

Огляд тестового монітора

Програмні модулі та пакети

Програмний модуль IEC 61850

Програмний модуль для інтеграції тестових систем у комунікаційне середовище IEC 61850-8-1. Повідомлення про посадку та поїздку приймаються та оцінюються за допомогою телеграм GOOSE.

Детальніше про тестові монітори та їх функції

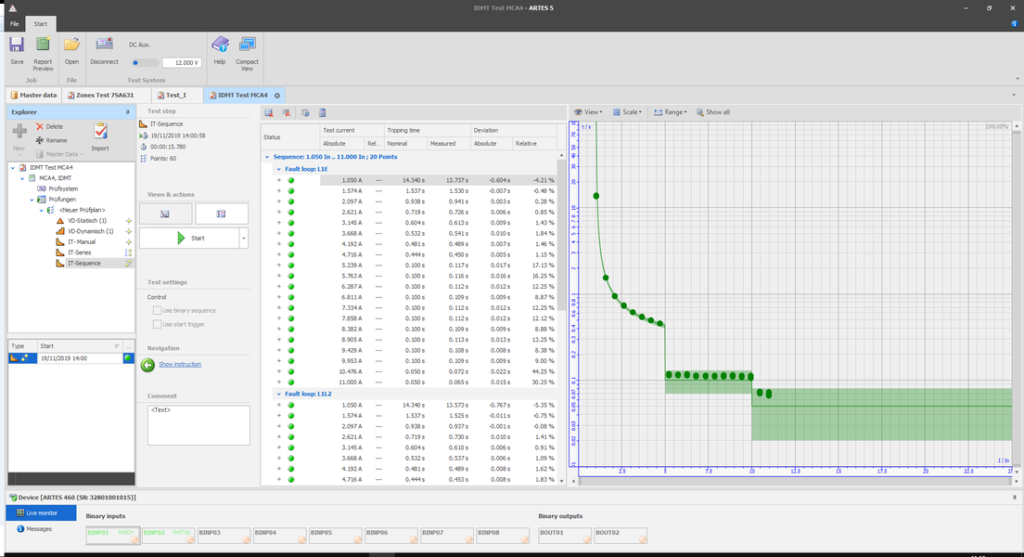

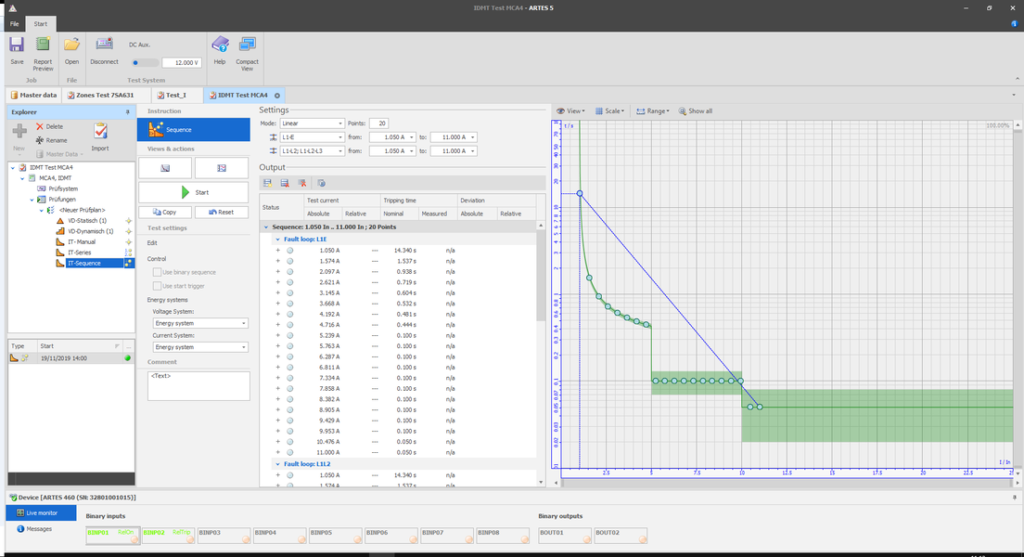

IT-Монітор: Автоматична перевірка захисту від надструму

IT-Монітор можна використовувати для перевірки часу спрацьовування та спрямованої чутливості реле надструму з залежними та незалежними від струму часовими затримками.

Програма автоматично розраховує тестові величини для визначеного тестового струму та вибраного типу несправності. Амплітуда випробувального струму визначається на діаграмі струм-час. Оцінка тесту виконується з посиланням на визначену характеристику відключення, яку можна вільно конфігурувати в програмі. Крім того, програма вже містить усі стандартні характеристики відповідно до IEC та ANSI. IT-Монітор також має функцію перевірки керування напрямком. У цьому випадку на реле подаються відповідні напруги, а також струми.

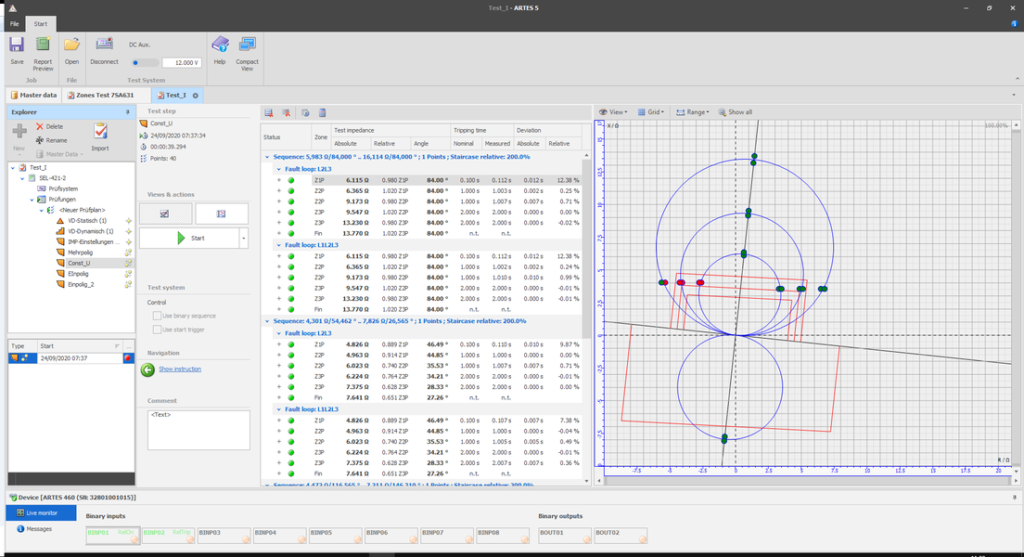

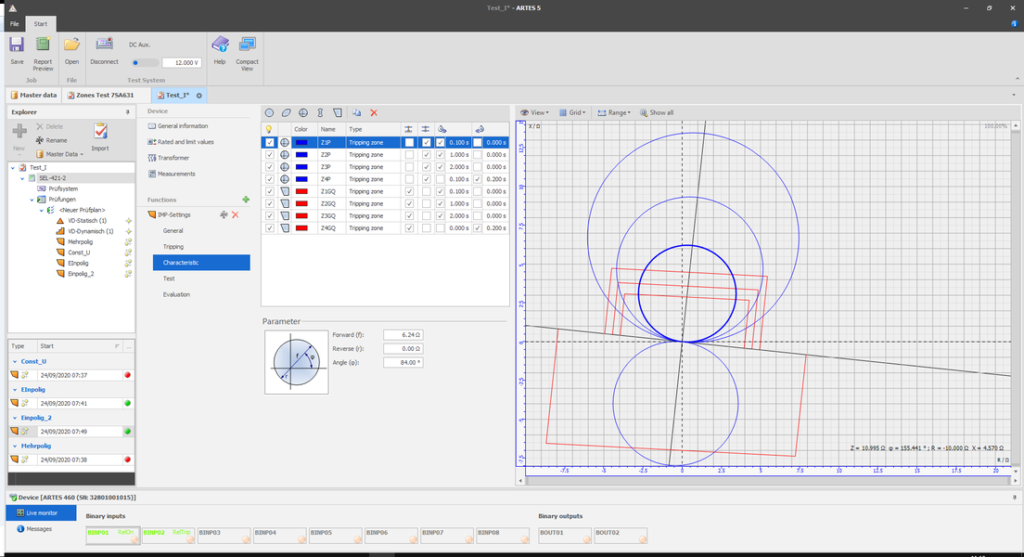

IMP-Монітор: Автоматична перевірка дистанційного захисту

IMP-Monitor можна використовувати для перевірки часу роботи та зон повного опору пристроїв дистанційного захисту.

Програма автоматично розраховує тестові значення для визначених опорів несправності та вибраного типу несправності. Необхідний імпеданс пошкодження визначається на площині комплексного опору або на діаграмі відстань-час.

Крім того, IMP-Monitor дозволяє перевірити функцію ARC (Auto-Reclose) захисного обладнання.

Метою цього тесту є перевірка часу простою успішної чи невдалої операції автоматичного повторного вмикання.

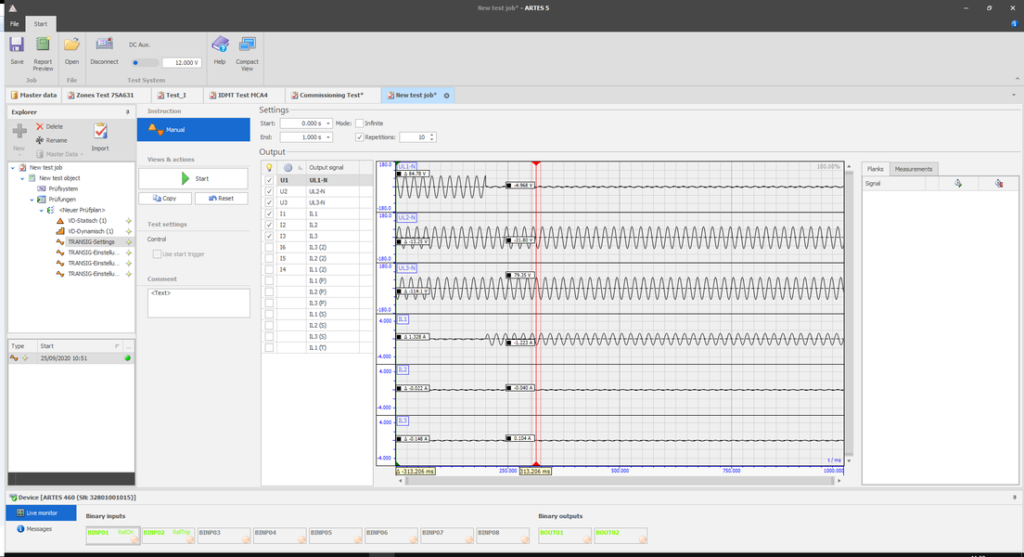

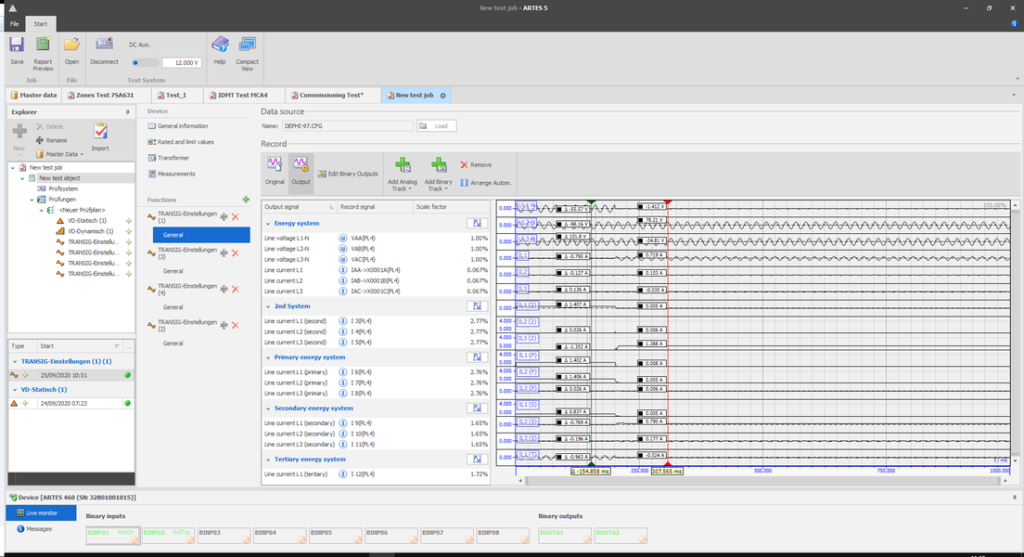

TRANSIG-Монітор: відтворення файлів COMTRADE

TRANSIG-Монітор можна використовувати для перевірки правильності роботи тестованого пристрою в реальних умовах.

Монітор можна використовувати для повного графічного відображення та виведення записаних характеристик сигналу, які доступні в стандартному форматі COMTRADE і можуть надходити від систем реєстрації несправностей або цифрових реле захисту. Під час випробувань ці характеристики сигналу «відтворюються» випробувальним приладом як перехідні сигнали.

TRANSIG-Monitor також містить редактор сигналів, який можна використовувати для конфігурації та розрахунку будь-якої характеристики сигналу. Характеристики сигналу можуть бути згенеровані з базової функції, такої як синусоїда, з однією або декількома накладеними функціями, такими як пряма складова, експоненціальні функції, гармоніки тощо.

SYNC-Монітор: Автоматичне тестування пристроїв синхронізації

SYNC-Монітор можна використовувати для перевірки паралельних пристроїв і синхронізаторів, які використовують регулятори частоти та напруги.

Системи, що підлягають синхронізації, представлені напругою випробувального приладу під час випробування. Амплітуду і частоту тестових величин можна змінювати вручну або за допомогою команд керування синхронізатора. Тестові величини та напруга, частота та різниця фаз між напругою, яку потрібно синхронізувати, та еталонною напругою відображаються в цифровому вигляді в реальному часі на дисплеї SYNC-Monitor під час тестування. Різниця фаз також відображається графічно в синхроскопі.

Значення вимірювань автоматично оцінюються відразу після тесту. Таблиця відображає тестові величини на початку випробування, під час команди перемикання та в момент часу, коли автоматичний вимикач замкнувся, враховуючи час роботи (закриття) автоматичного вимикача.

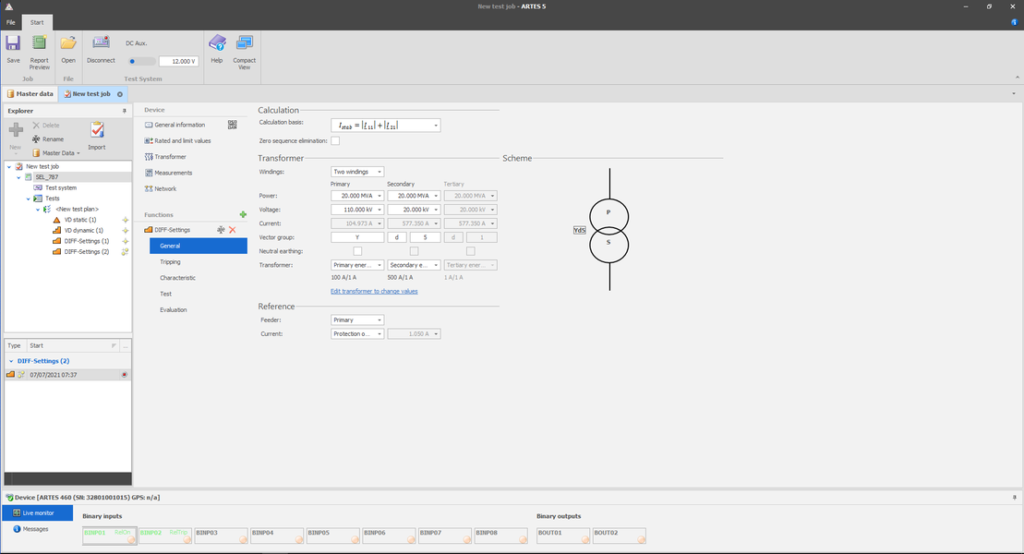

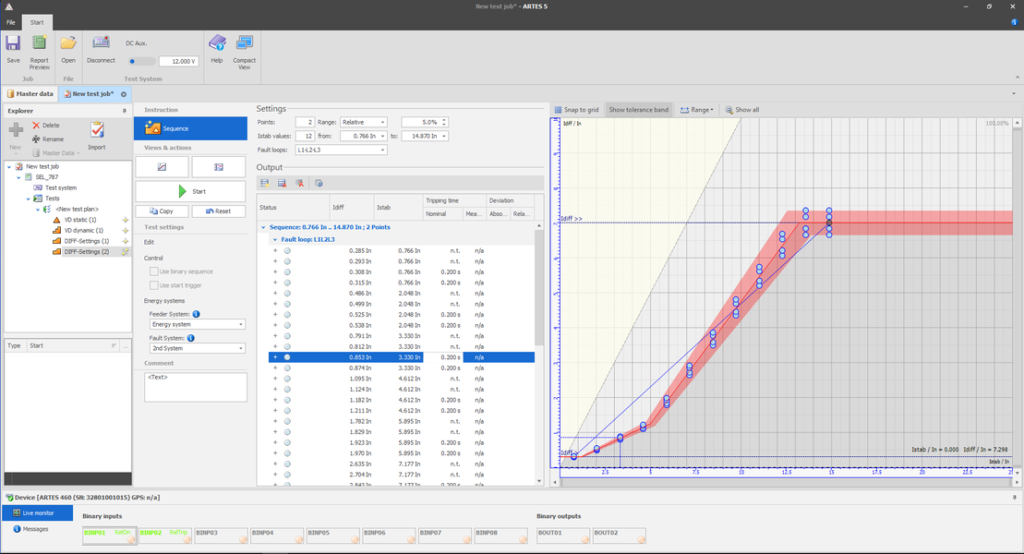

DIFF-Монітор: Автоматична перевірка диференціального захисту

DIFF-Монітор дозволяє перевіряти характеристику спрацьовування та час спрацьовування реле диференціального захисту.

Випробувальні значення розраховуються автоматично з посиланням на номінальні дані трансформатора та дані HV/LV. У трансформаторах, які використовують групи векторів обертання фаз, наприклад, YD 5, програма виконує фазове регулювання між струмами високої та низької напруги, які потрібно порівняти. Крім коригування векторної групи, також виконується коригування амплітуди.

Випробування оцінюються з посиланням на характеристику стабілізації пристрою диференціального захисту.

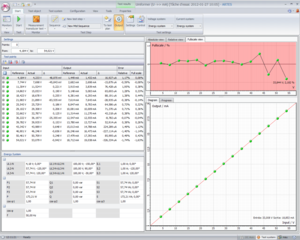

TD-Монітор: Тестовий датчик

TD-Монітор забезпечує простий спосіб тестування перетворювачів. На додаток до перетворювачів струму, напруги, частоти та фази також можна перевіряти перетворювачі активної потужності, реактивної та повної потужності та пристрої, що використовуються для вимірювання коефіцієнта потужності або коефіцієнта реактивної потужності.
Вихідна величина перетворювача реєструється під час тесту через аналогові входи пристрою ARTES.

У TD-Monitor тестові величини та вихідний сигнал перетворювача відображаються числово в режимі реального часу під час тестування. Крім того, абсолютна похибка, відносна похибка та повна похибка розраховуються та відображаються чисельно та графічно.

SmartSequencer: Створення тестових послідовностей на основі стану

SmartSequencer можна використовувати для створення будь-якої тестової процедури. Процедура тестування подібна до тестової послідовності у VD-Monitor, яка може складатися з ряду статичних і динамічних характеристик сигналу.

Однак у VD-Monitor окремі характеристики (також звані станами) мають фіксовану, попередньо визначену довжину та виконуються послідовно одна за одною.

Використовуючи SmartSequencer, можна «запускати» ці стани за допомогою подій. Для кожного стану можна визначити іншу умову прогресування (перехід). Це може бути реакція тестованого пристрою у формі двійкового сигналу або, як альтернатива, визначений час, наприклад.

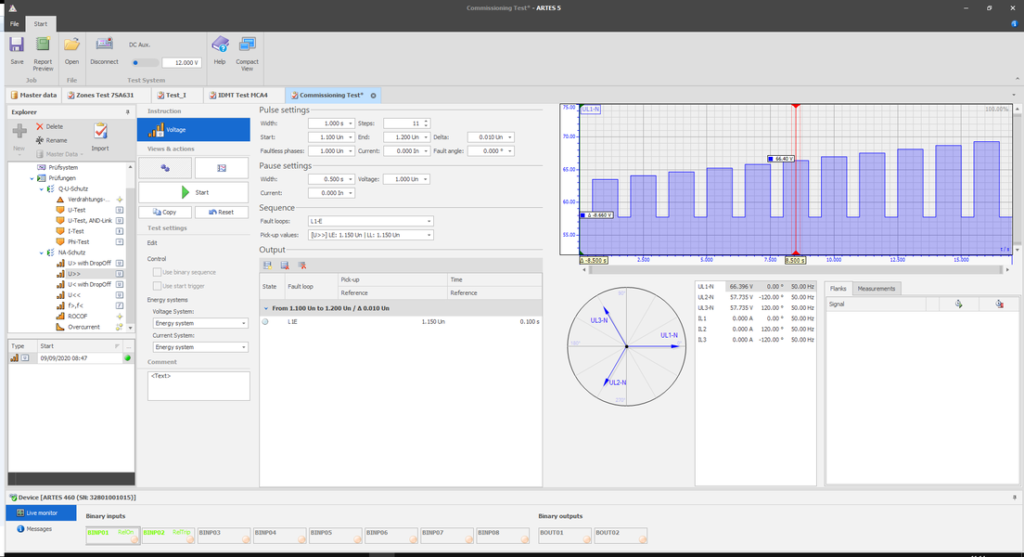

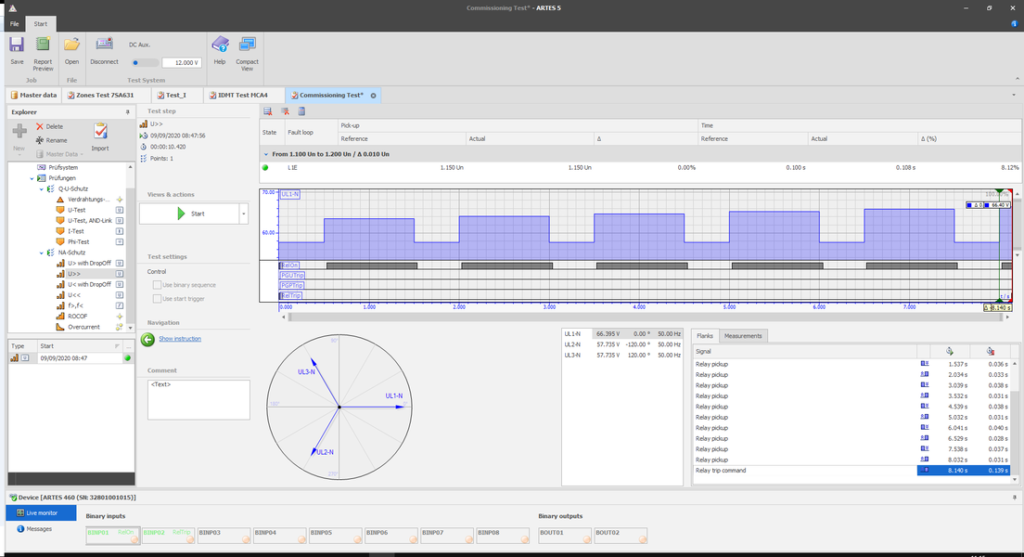

PIC-Монітор: Визначення значень спрацьовування та часу спрацьовування щодо амплітуди, фази та частоти

PIC-монітор можна використовувати для визначення значень спрацьовування та спаду реле захисту.
Це також може бути, наприклад, значення спрацьовування другого миттєвого набору спрацьовування (високого набору) реле надструму. Для цього тестові кількості випускаються у вигляді сходових імпульсних пандусів. Амплітуди збільшуються, поки не буде досягнуто значення захоплення. Щоб визначити значення падіння, ARTES автоматично перемикається на спуск по сходах.

Програма розраховує тестові кількості повністю автоматично з посиланням на початкові та кінцеві значення, встановлені для рамп, і на вибрану петлю несправності. Реакція тестованого пристрою реєструється в режимі реального часу під час тесту та згодом оцінюється.

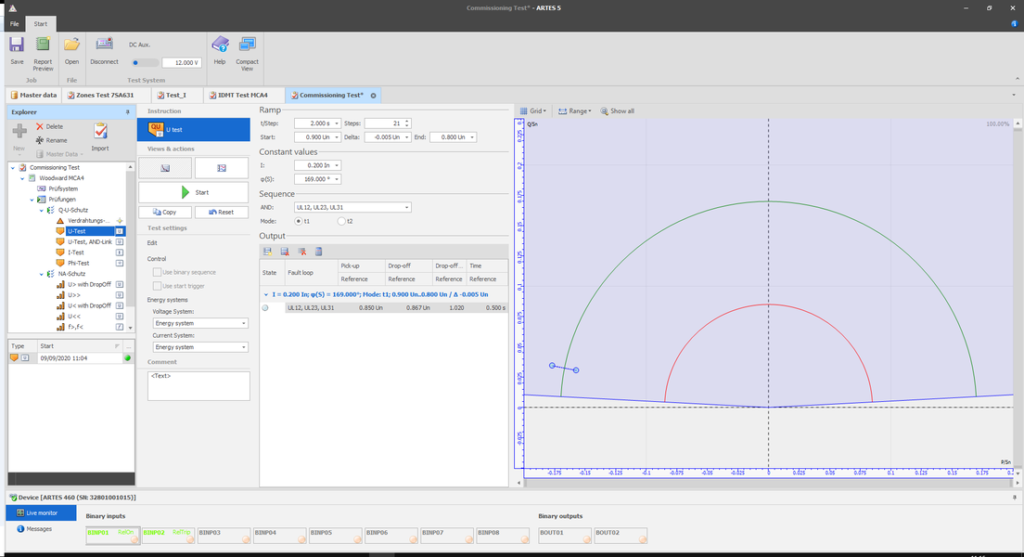

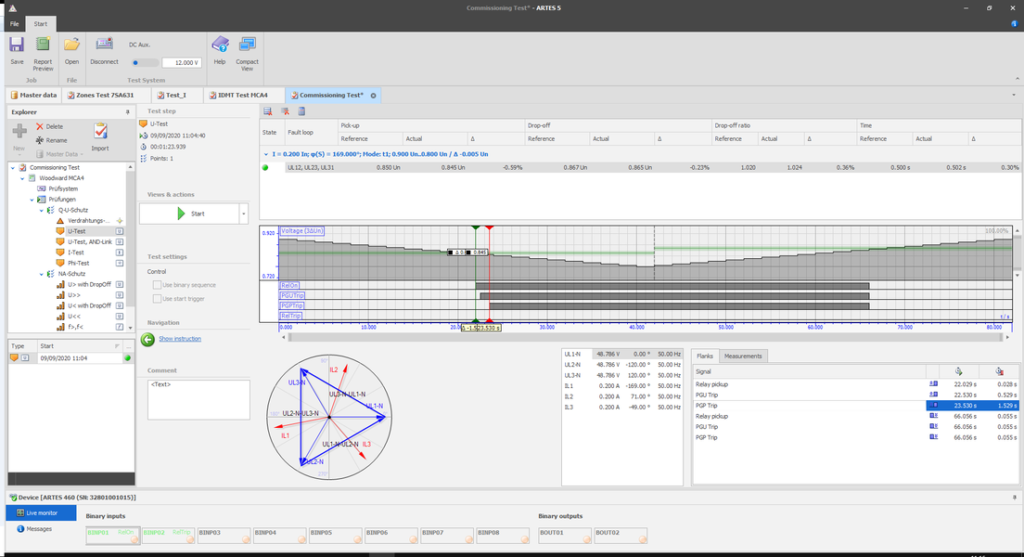

QU-Монітор: Автоматична перевірка Q-V-захисту

За допомогою QU-Монітору функція захисту Q-U може бути перевірена повністю автоматично. QU-Монітор підтримує різні характеристики відгуку для функції захисту Q-U, реалізованої виробниками захисних пристроїв.

Окрім перевірки характеристики відключення, також можна перевірити значення спрацьовування та спаду захисного реле для порогу зниження напруги, мінімального струму, мінімальної реактивної потужності та діапазону кутів напрямку реактивної потужності. Вибір контуру замикання також дає змогу відтворювати фазово-селективні типи замикань. Це дозволяє перевірити поріг зниженої напруги та роботу логічного зв’язку І за один крок тестування.
