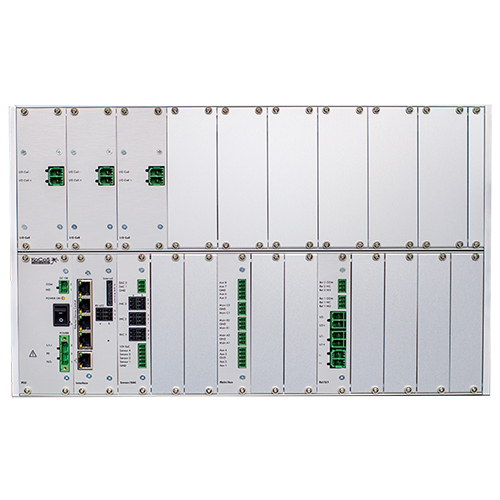

ACTAS L260

Високоточна тестова система для функціональних перевірок різних типів розподільних пристроїв, включаючи автоматичні вимикачі, роз’єднувачі або заземлювачі, незалежно від типу приводу.

Входи та виходи гнучко підключаються за допомогою клемної колодки, що робить тестову систему особливо придатною для використання в середовищах розробки та лабораторії, а також у виробничих середовищах.

19-дюймовий корпус дозволяє як автономну роботу, так і установку в системній шафі.

Усі електричні та механічні параметри, необхідні для оцінки ефективності перемикання, вимірюються в режимі реального часу без необхідності відкривати головну контактну камеру чи приводний блок. Входи передбачені для вимірювання аналогових, інкрементних і двійкових сигналів. 14 каналів вимірювання на картках основного та додаткового контактів дозволяють одночасно вимірювати 8 допоміжних контактів, 6 резистивних та 6 основних контактів.

Завдяки однофазному контролю робочих котушок з 1 керуючим виходом для замикання котушок і 2 керуючими виходами для розмикання котушок, ACTAS L260 можна використовувати для перевірки вимикачів середньої та високої напруги. У поєднанні з PROMET триполюсні вимірювання динамічного опору може бути виконано до чотирьох блоків переривника на полюс. Цифрові та аналогові виходи керування дозволяють автоматично керувати джерелами напруги або струму, що дозволяє проводити повністю автоматичні тести.

Тестова система контролюється за допомогою тестового програмного забезпечення ACTAS 2.60.

Виходи керування:

• 2 x котушка відкриття
• 1 x котушка закриття
• 3 x зовнішній омметр
• 1 x зовнішня розширювальна коробка/джерело напруги
• 2 x аналоговий контрольний вихід 0…10 В
• 2 x реле

Аналогові/бінарні входи:

• 3 x струм котушки
• 2 x напруга котушки/станції/двигуна
• 1 x струм двигуна через шунт
• 3 x зовнішній датчик (10 В)
• 1 x зовнішній датчик (20 мА)
• 3 x зовнішній датчик (цифр./вкл.)
• 3 x 2 Основні та PIR контакти
• 2 x 4 Допоміжні контакти

Шнур питания, 2,5 м
Сетевой кабель
Тестирование программного обеспечения ACTAS V 2.60
Интерфейсы данных модуля SW
SW модуль управления и автоматизации
Модуль SW Расширенное тестирование и анализ
Модуль SW Статистика
Модуль SW Расширенное управление данными
SW модуль ACTAS x60 Communication
