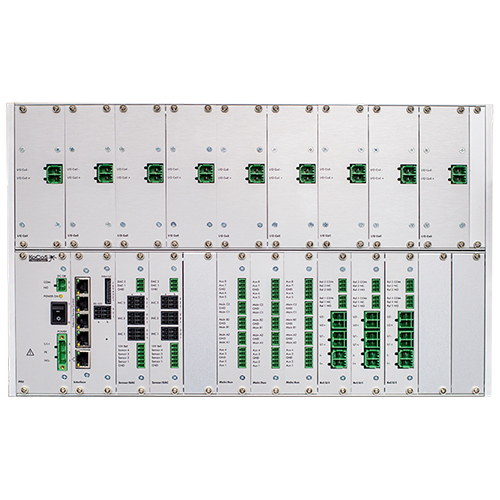

ACTAS L360

Високоточна тестова система для функціональних перевірок різних типів розподільних пристроїв, включаючи автоматичні вимикачі, роз’єднувачі або заземлювачі, незалежно від типу приводу. Входи та виходи гнучко підключаються за допомогою клемної колодки, що робить тестову систему особливо придатною для використання в середовищах розробки та лабораторії, а також у виробничих середовищах.

19-дюймовий корпус дозволяє як автономну роботу, так і установку в системній шафі.

Усі електричні та механічні параметри, необхідні для оцінки ефективності перемикання, вимірюються в режимі реального часу без необхідності відкривати головну контактну камеру чи приводний блок. Входи передбачені для вимірювання аналогових, інкрементних і двійкових сигналів. 28 вимірювальних каналів на картках основного та додаткового контактів дозволяють одночасно вимірювати 16 допоміжних контактів, 12 резистивних та 12 основних контактів.

Завдяки трифазному керуванню робочими котушками з 3 керуючими виходами для замикання котушок і 6 керуючими виходами для розмикання котушок, ACTAS L360 можна використовувати для перевірки всіх вимикачів середньої та високої напруги. У поєднанні з PROMET триполюсний динамічний опір Вимірювання можна проводити на чотирьох переривниках на полюс. Цифрові та аналогові виходи керування дозволяють автоматично керувати джерелами напруги або струму, що дозволяє проводити повністю автоматичні тести.

Тестова система контролюється за допомогою тестового програмного забезпечення ACTAS 2.60.

Виходи керування:

• 6 x Розмикаюча котушка
• 3 x Закриваюча котушка
• 3 x Зовнішній омметр
• 1 x Зовнішня коробка розширення/джерело напруги
• 4 x Аналоговий контрольний вихід 0…10 В
• 6 x Реле

Аналогові/бінарні входи:

• 9 x Струм котушки
• 6 x Напруга котушки/станції/двигуна
• 3 x Струм двигуна через шунт
• 6 x Зовнішній датчик (10 В)
• 2 x Зовнішній датчик (20 мА)
• 6 x Зовнішній датчик (цифр./вкл.)
• 9 x 2 Основні та PIR контакти
• 4 x 4 Допоміжні контакти

Шнур живлення 2,5м
Кабель Ethernet
Програмне забезпечення для тестування ACTAS V 2.60
Програмний модуль Інтерфейси даних
Програмний модуль Control & Automation
Модуль SW Extended Testing & Analysis
ПЗ модуль Статистика
Програмний модуль Extended Data Management
Програмний модуль ACTAS x60 Communication
