Artes 460
Artes 460 | компактна, багатофункціональна тестова система реле

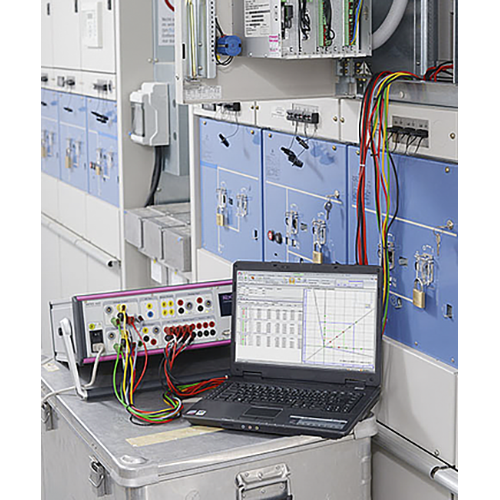

ARTES 460 є компактним і універсальним рішенням для перевірки реле захисту. Вбудована панель керування, мала вага та низький рівень шуму роблять цю надійну тестову систему однаково придатною для використання на місці та в лабораторії.
ARTES 460 полегшує роботу надскладних тестових завдань. 4 напруги та 6 струмових виходів дозволяють проводити 3-фазні тести на статичних і цифрових реле. Навіть трифазні випробування реле диференційного захисту можна проводити без додаткового обладнання.
Високоточний підсилювач і вимірювальні блоки
Завдяки високоточним підсилювачам, широкому діапазону вимірювальних входів і, що не менш важливо, простому поводженню та експлуатації, ARTES 460 є ідеальним рішенням для професійного тестування 3-фазних реле.
Усі виходи підсилювача можуть бути встановлені окремо та незалежно один від одного щодо фази, амплітуди та частоти та оснащені захистом від перевантаження та короткого замикання. Діапазон 4 підсилювачів напруги можна перемикати від 300 В до 150 В для застосувань низької напруги з високою потужністю.
Підсилювачі струму забезпечують максимальний тестовий струм 6 x 16 A. Паралельна робота струмових виходів дозволяє виводити до 3 x 32 A для 3-фазних застосувань.
Робота у вертикальному положенні

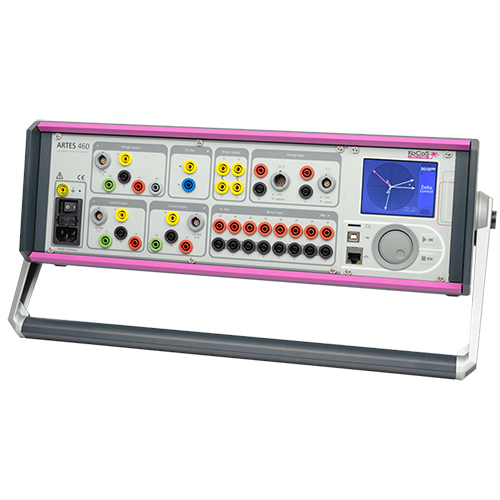

Всі роз’єми та інтерфейси розташовані на передній панелі. Це означає, що ARTES 460 можна використовувати у вертикальному положенні, якщо не вистачає місця або немає столу.
Світлодіоди для індикації стану
Світлодіоди на передній панелі відображають стан і режими роботи входів і виходів. Користувач може з першого погляду визначити, які виходи активні, і легко ідентифікувати стан двійкових входів і виходів.
Інтегрований інтерфейс оператора TJCP

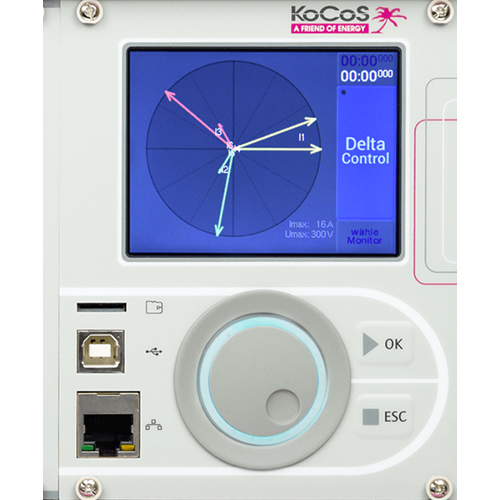

Внутрішній інтерфейс оператора TJCP є особливою функцією. Сенсорний екран високої роздільної здатності 3,5 дюйма з технологією Smart Touch дозволяє швидко і легко проводити багато тестів без підключення зовнішнього ПК. Зрозумілий користувальницький інтерфейс інтуїтивно веде користувача, щоб виконати поставлене завдання.
Дії користувача, які виконуються за допомогою ергономічного колеса, наприклад налаштування амплітуди, фазового кута або частоти, обробляються в реальному часі та виконуються без затримки.
Кільце з підсвічуванням, вбудоване в коліщатко, і додаткові звукові сигнали вказують на стан системи під час налаштувань і тестів.
Додатки
- Автоматичне тестування всіх типів реле захисту
- Перевірка вимірювальних перетворювачів
- Тестування захисного обладнання, сумісного з IEC 61850я
- «Відтворення» записів про помилки
Джерела
- 4 канали напруги до 300 В
- 6 каналів струму до 6 х 16 А або 3 х 32 А
- 10 високоточних виходів сигналу низького рівня
- Окремий вихід постійного струму
Ергономічний і компактний дизайн
- Легкий і тихий

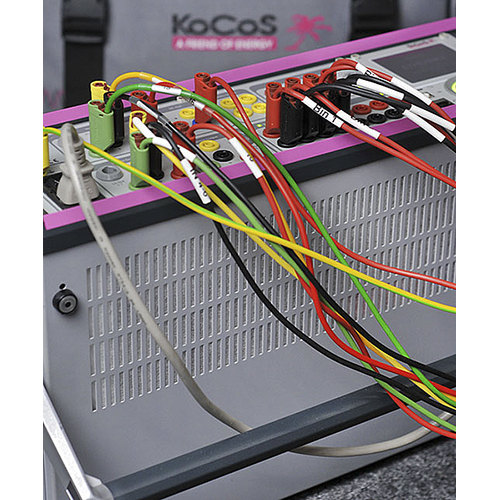

- Продумана система підключення
- Всі роз’єми і елементи управління знаходяться на передній панелі
- Може працювати у вертикальному положенні
Простий у використанні
- Інтуїтивно зрозуміле управління завдяки сенсорному екрану 3,5 дюйма
- Програмне забезпечення для ПК ARTES для складних тестових завдань
- Широкий вибір комунікаційних інтерфейсів
- Світлодіоди для індикації стану
Широкий вибір інтерфейсів
- Внутрішній блок приймача GPS
- USB
- 3 x Ethernet
- Wi-Fi
Гнучке живлення
- Робота від джерела змінного або постійного струму
- Можна використовувати в будь-якій країні
- Стійкість до збоїв в електроживленні
| Джерела | Загальне | |
| Діапазон частот | Постійний струм…3 кГц |
| Перехідні сигнали | Постійний струм…4 кГц |
| Роздільна здатність по частоті | 0,001 Гц |
| Точність частоти | Похибка < 0,01% |
| Фазовий кут | 0…360° |
| Фазова роздільна здатність | 0,001° |
| Точність фази | Похибка < 0,05° |
| Джерела | Виходи напруги | |
| 4-фазний (L-N) | 4 x 0…300 В / 75 ВА |
| 3-фазний (L-N) | 3 x 0…300 В / 100 ВА |
| 1-фазний (L-L) | 1 x 0…600 В / 150 ВА |
| Роздільна здатність | 13 мВ |
| Точність | Похибка < 0,05% |
| THD | < 0,05% |
| Джерела | Виходи струму | |
| 6-фазний | 6 x 0…16 A / 40 ВА |
| 3-фазний | 3 x 0…32 A / 80 ВА |
| Роздільна здатність | 1 мА |
| Точність | Похибка < 0,05% |
| THD | < 0,05% |
| Виходи сигналу низького рівня | |
| Кількість | 10 виходів у 3 групи |
| Вихідний діапазон | 0…10 Впк |
| Макс. вихідний струм | 20 мА |
| Роздільна здатність | 300 мкВ |
| Точність | Помилка < 0,05% |
| Діапазон частот | DC…3 кГц |
| Перехідні сигнали | DC…4 кГц |
| THD | < 0,05% |
| Роздільна здатність по частоті | 0,001 Гц |
| Точність частоти | Помилка < 0,01% |
| Фазовий кут | 0…360° |
| Фазова роздільна здатність | 0,001° |
| Точність фази | Похибка < 0,05° |
| Вихід постійного струму | |
| Вихідний діапазон | 12…260В постійного струму |
| Вихідна потужність | 50 Вт, макс. 2А |
| Точність | Помилка < 5% |
| Захист | Захист від перевантаження та короткого замикання |
| Аналогові входи | |
| Кількість | 8 |
| Діапазон частот | DC…4 кГц, лінійна АЧХ |
| Діапазон напруги | 4 x 0…±10 В / 600 Vrms |
| Діапазон струму | 4 x 0…±20 мА / 0…±10 В |
| Точність | Похибка < 0,1% |
| Захист | Гальванічна розв’язка за допомогою цифрових високошвидкісних ізоляторів |
| Бінарні входи | |
| Кількість | 8 |
| Групи | 2 з 4 вимірювальними входами кожен |
| Поріг відгуку | 24…300 В постійного струму або безпотенційний контакт |
| Макс. тривалість вимірювання | Необмежений |
| Частота дискретизації | 8 кГц |
| Захист | Захист від перехідних процесів, захист від полярності та гальванічна розв’язка за допомогою оптронів |
| Бінарні виходи | Реле | |
| Кількість | 2 |
| Комутаційна здатність змінного струму | 0…250 В змінного струму, 8 А, резистивне навантаження |
| Комутаційна здатність постійного струму | 0…300 В постійного струму, Imax = 8 А, 50 Вт |
| Захист | Безпотенційні та гальванічно ізольовані вихідні реле |
| Повна система | Операція | |
| ПК | Програмне забезпечення для тестування ARTES для Windows® XP/7/8/10 |
| Автономний | Сенсорний екран 3,5 дюйма, висока роздільна здатність, 2 резистивні функціональні клавіші та коліщатко |
| Повна система | Підключення / інтерфейси | |
| Вимірювальні з’єднання | Безпечні гнізда 4 мм |
| Виходи сигналу низького рівня | 3 двотактних вихідних розетки, ULS 1…4, ULS 5…7, ULS 8…10 |
| Інтерфейси | USB, 3 x Ethernet, Wi-Fi |
| Синхронізація часу | Внутрішній приймач GPS з підключенням антени SMA |
| Світлодіоди стану | Індикація активних струмових і напругових виходів, а також стану бінарних входів і виходів за допомогою світлодіодів |
| Повна система | Напруга живлення | |
| Номінальна напруга | 100…265 В змінного струму, 47…63 Гц / 120…265 В постійного струму |
| Потужність | 1000 Вт |
| Повна система | Конструкція | |
| Корпус | Портативний 19″ корпус, 3 U, ручка для перенесення також може використовуватися як підставка |
| Захист | IP20 |
| Розміри (Ш x В x Г) | 470 x 162 x 326 мм, без ручки |
| Вага | 11,7 кг |
| Повна система | Навколишнє середовище | |
| Робоча температура | 0…50°C |
| Температура зберігання | -20…60°C |
| Відносна вологість | 5…90%, без конденсації |
| Повна система | Загальні стандарти | |
| Безпека | EN 61010-1, 150В CAT IV; 300В CAT III; 600В CAT II |
| ЕМС | EN 61326-1 |
| ЕМС випромінювання | EN 61000-6-4 |
| Сприйнятливість | EN 61000-6-2 |
