Artes 600

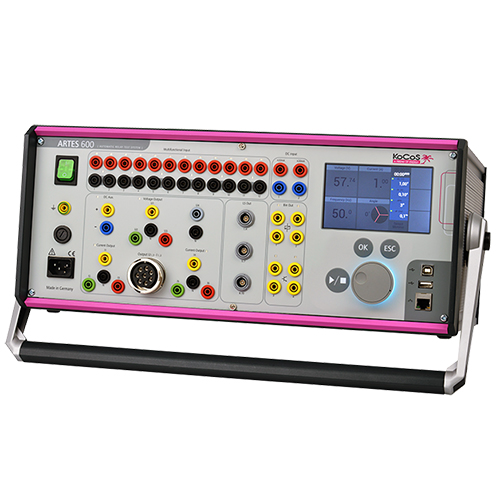

ARTES 600 – це компактне та універсальне рішення для тестування всіх типів реле захисту. Завдяки вбудованій панелі керування, легкій вазі та низькому рівню шуму надійну тестову систему можна використовувати як на місці, так і в лабораторіях.

ARTES 600 полегшує роботу надскладних тестових завдань. 4 виходи напруги та 6 виходів струму, які можуть забезпечити особливо високу вихідну потужність, дозволяють проводити трифазні випробування на статичних, цифрових і реле з автономним живленням. Навіть трифазні випробування реле диференційного захисту можна проводити без додаткового обладнання.

Новий підсилювач і вимірювальні блоки
ARTES 600 є ідеальною відповіддю на необхідність поєднання високої вихідної потужності та високої точності підсилювача в одному пристрої. Завдяки потужним, високоточним підсилювачам, багатофункціональним вимірювальним входам і, що не менш важливо, простому поводженню та експлуатації, ARTES 600 є ідеальним рішенням для професійного тестування 3-фазних реле.

Новий інтегрований інтерфейс оператора TJCP

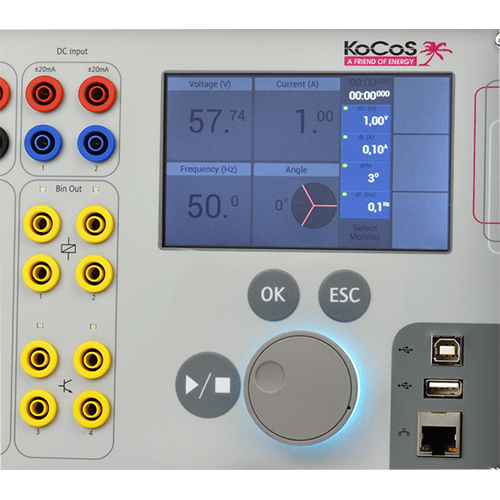

Новий внутрішній інтерфейс оператора TJCP є особливою функцією. Його 5-дюймовий сенсорний екран високої роздільної здатності з технологією Smart Touch дозволяє швидко й легко проводити багато тестів без підключення зовнішнього ПК. Зрозумілий оновлений інтерфейс користувача інтуїтивно скеровує користувача для виконання поставленого завдання.

Дії користувача, які виконуються за допомогою ергономічного колеса, наприклад налаштування амплітуди, фазового кута або частоти, обробляються в реальному часі та виконуються без затримки. Кільце з підсвічуванням, вбудоване в коліщатко, і додаткові звукові сигнали вказують на стан системи під час налаштувань і тестів.

Новий інтерфейс оператора TJCP також забезпечує широкий спектр комунікаційних інтерфейсів, таких як USB, 3 x Ethernet, Wi-Fi і внутрішній приймач GPS.

• Багатофункціональні входи для вимірювання аналогових і двійкових сигналів
  12 багатофункціональних входів розподілені на 6 гальванічно розділених груп. Ці входи можна використовувати як для аналогових величин, так і для двійкових сигналів. Поріг відгуку та діапазон відгуку можна вільно налаштувати для цілей оцінки.

• Тестовий струм до 96 A при паралельній роботі.

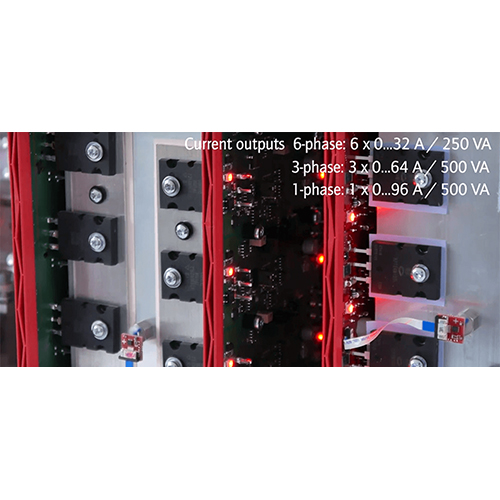

  Підсилювачі струму забезпечують максимальний випробувальний струм 6 x 32 A. Паралельна робота струмових виходів дозволяє виводити до 3 x 64 A для 3-фазних застосувань і до 96 A для 1-фазові додатки.

• Гніздо генератора для підключення пристрою, що перевіряється.
  Три напруги та три струми можуть альтернативно бути отримані через гніздо генератора. Випробуваний пристрій можна підключити до тестового приладу просто, правильно та швидко за допомогою з’єднувального кабелю генератора.
• Високоточні сигнальні виходи низького рівня
  Спеціальні виходи низького рівня з дуже високою точністю дозволяють тестувати пристрої захисту з входами сигналу низького рівня. Поведінка різних датчиків, таких як котушки Роговського, точно відтворюється.

• Окремий вихід постійного струму
  Окреме джерело постійного струму можна використовувати, наприклад, для живлення пристрою, який потрібно перевірити. Діапазон між 12…260 В постійного струму.

• Виведення команд керування через 4 двійкові виходи
  Під час виведення 4 двійкові сигнали можуть виводитися в реальному часі паралельно аналоговим величинам.

• Світлодіоди для індикації стану
  Користувач може з першого погляду визначити, які виходи активні, і може легко ідентифікувати стан двійкових входів і виходів.

• Робота у вертикальному положенні
  Всі роз’єми та інтерфейси розташовані на передній панелі. Це означає, що ARTES 600 можна використовувати у вертикальному положенні, якщо не вистачає місця або немає столу.
